AC-Controller für Crosser-Bordnetze

Der AC-Controller ist ein Parallelregler, der nach dem Prinzip der Phasenanschnittsteuerung arbeitet, ähnlich wie ein Dimmer.

Nur mit dem Unterschied, dass er kein Serien, - sondern ein Parallelbegrenzer ist. Er soll also auf ca. 13 VACeff begrenzen,

indem er alles was darüber ist auf Masse ab steuert.

Damit entstehen laufend zyklische Kurzschlüsse, bis zum Unterlaufen der Haltespannung des Thyristors, bei jeder Halbwelle.

Die Betriebsspannung (effektiv) kann nur grob mit Multimeter, oder durch die Lichtwirkung des Frontscheinwerfers geprüft werden!

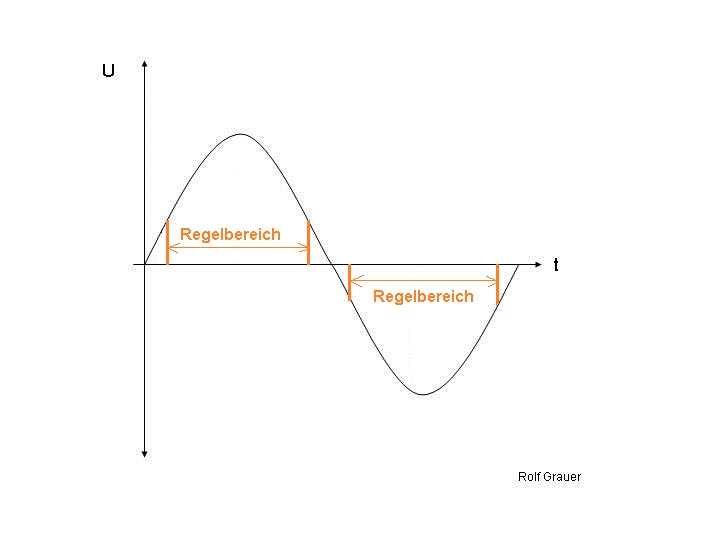

Es ändert sich also nicht nur die Spitzenspannung sondern die Effektivspannung (das Integral der Halbwelle).

Durch die Dämpfung der Vertikalsteuerung im Phasenanschnitt, können durch Lastwechsel Spannungssprünge auftreten!

Ausschalten oder durchbrennen des Scheinwerfers, würde deshalb die Rücklichtbirne stark beanspruchen!

Deshalb ist es ratsam nur das Frontlicht mit der Wechselspannung zu versorgen und die Rückleuchte vom Gleichstromnetz zu betreiben!



Da die Schwellwertspannung des Thyristors nur  1Volt hat, ist die Verlustleistung relativ gering, die der Lichtwicklung der Lima jedoch wesentlich höher!

Bei einem Kurzschlußstrom von z.B.  6 A werden im Regler nur 6W erzeugt, in der Lima jedoch nach Last und Drehzahl bis zu 10facher Leistung/Wärme!

Deshalb sollte die Spannung der Lichtwicklung nur mit Bedacht erhöht werden, verstärken mit dickerem Draht ist O.K.

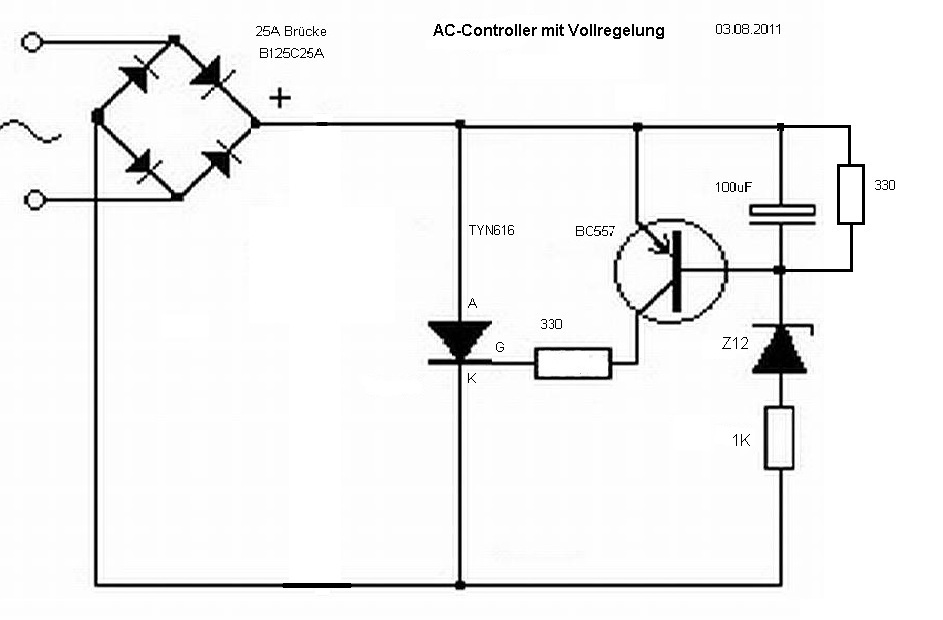

Wer den AC-Controller nachbauen will, muß darauf achten, dass der Thyristor und die Leistungsdiode für mindestens 25A ausgelegt sind, denn der Spitzenkurzschlußstrom liegt sehr hoch.

Die Z12 ist eine Zenerdiode mit 12Volt Nennspannung 1/4  W. Für alle Widerstände reichen 1/4  W Typen.

Für den PNP -Transistor kann der BC557 o.ä. verwendet werden. Der Vollwellenregler bringt bei der großen Drehzahländerung der Lima Instabilität, deshalb bin ich, wie beim originalen Hondaregler, auf eine geregelte Halbwelle zurückgekommen! Damit wird eine bessere Spannungskonstanz erreicht.





Dank an Michu, der den AC-Controller analysiert hat!
reglermax, 16.02.2015
