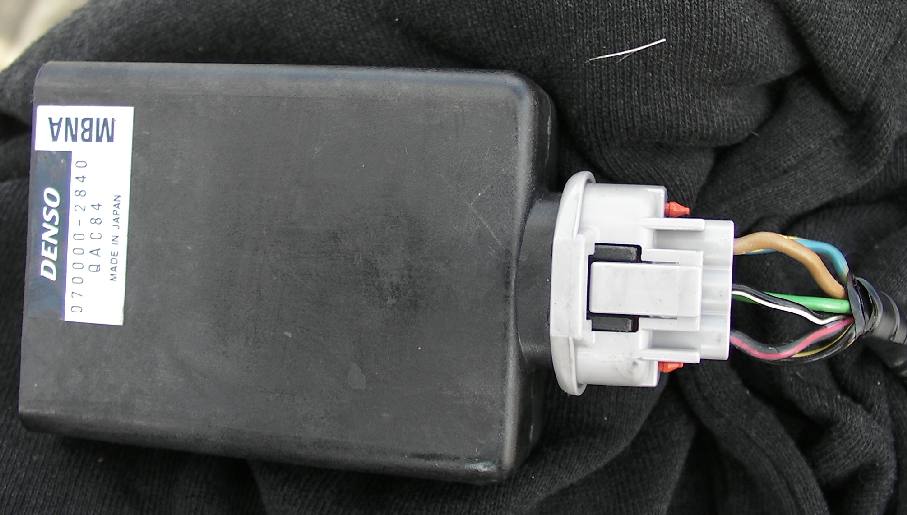

CDI für die XR650R

danke Daniel, für die guten Fotos!

Steckerbelegung

rot / schwarz

 Ladespule

 massefrei

braun

 Ladespule

 massefrei

blau / gelb

 Zündgeber

 auf Masse bezogen

schwarz / weis

 Stoppschalter

 auf Masse bezogen

grün

 Masse



schwarz / gelb

 Zündspule

 auf Masse bezogen
